🙉👀TÉCNICAS RADIOGRÁFICAS 👀🙉

Video para retroalimentacion ✌❤❤

🙌 RIESGOS EN RADIOLOGÍA 🙌

😨 TÉCNICAS DE RADIOGRAFÍAS EXTRAORALES 😨

😋 TÉCNICAS EXTRAORALES 😋

 La técnica de la bisectriz: Esta técnica requiere que el operador trace imaginariamente la bisectriz del ángulo formado por el eje largo del diente y la película radiográfica, el ángulo se forma donde la película contacta con la corona del diente.
El operador debe dirigir el rayo central a través de los ápices de los dientes de tal manera que se formen dos ángulos rectos con una distancia del foco a la película de 20 cm aproximadamente. Cuando la angulación se efectúa de una manera correcta, se debe obtener una imagen del diente con la misma longitud.
Sin embargo, es necesario conocer que todas las estructuras anatómicas circundantes están expuestas a los rayos que inciden con la bisectriz en ángulos no rectos, y esto trae como consecuencia, que la falta de paralelismo entre el diente y la película y la falta de intersección en ángulo recto entre el rayo, el diente y la película, ocasionen que todas las zonas que rodean el ápice del diente estén distorsionadas


La técnica paralela: También llamada, técnica del ángulo recto, técnica de cono largo y técnica de Fitzgerald, requiere que la distancia foco-objeto sea lo más larga posible para que los rayos X incidan sobre el objeto y la película en forma perpendicular formando un ángulo recto y la película debe estar colocada paralela con el eje largo del diente

Ventajas:
 - Proporciona una adecuada proyección de los dientes.
 - Resulta en un alargamiento mínimo.
 - La definición de la imagen es más nítida.
 - No hay superposición del hueso zigomático.

Desventajas:
- Se requiere de una colocación cuidadosa y precisa de la película en la cavidad bucal.
- Requiere más tiempo por las variaciones anatómicas entre un paciente y otro 22.

😉 FORMACIÓN DE LA IMAGEN 😉

¿Cuáles son los denominados métodos más modernos aplicados a radiología dental? 😨

Podemos mencionar los métodos de localización de:

1. Cuerpos extraños
2. Dientes impactados
3. O simplemente de lesiones que pueden ocurrir en el maxilar y / o mandíbula.

¿Cuál es la radiografía panorámica y cuáles son sus ventajas?

•  Es un examen útil y muy práctico
• Complementa el examen clínico en el diagnóstico de enfermedades de los dientes (caries o enfermedades endodónticas) y los huesos de la cara.
•  A través de este examen, el dentista puede ver todos los dientes a la vez, incluyendo aquellos que aún no han erupcionado.
• Caries dentales
•  Fracturas
•  Infecciones u otras enfermedades de los huesos que sostienen los dientes se pueden ver y, a menudo mal diagnosticados.
•

En los niños, cuando están indicadas las radiografías panorámicas?

En odontología pediátrica, este examen tiene indicaciones amplias, tanto en la prevención como en el diagnóstico de los disturbios dentales y raza.  😉

El dentista puede hacer que los dientes "prenatales", el examen de ellos incluso antes de que estallen y se puede analizar su ubicación, forma, el ángulo y la presencia de dientes supernumerarios (dientes que exceden el número normal) o agenesia (falta de germen dental) y así prevenir o mitigar el futuro estético y / o relacionadas con problemas en las articulaciones. 🙋

El estudio de los huesos en la búsqueda de lesiones intra-ósea como quistes y tumores, es también parte de la buena odontología preventiva.

Existe un cierto riesgo al realizar la radiografía panorámica?

    Hoy en día, con modernos aparatos de rayos X, la protección de los delantales de plomo y películas más sensibles, este método es bastante segura. En las mujeres embarazadas, se optó por llevarla a cabo después del tercer mes de embarazo o después del parto, dependiendo de las necesidades del caso y siempre observando las medidas de seguridad.

UNIDAD III PROCESADO DE LA PELÍCULA E IMAGEN RADIOGRÁFICA

CUARTO OBSCURO

• Debe medir como mínimo 1.2x1.5 mts cuadrados
• La luz no debe penetrar
• La puerta debe disponer de cerrojo para evitar abertura accidental
• La habitación debe estar bien ventilada
• Temperatura ambiental confortable

 🚧🚨  ILUMINACIÓN DE SEGURIDAD  🚨🚧

Iluminación con longitud de onda relativamente larga (Roja)

Debe ser de baja intensidad que no afecta rápidamente a las placas abiertas

⛔ LUZ DE SEGURIDAD ⛔

🚫Se coloca encima del área de trabajo en la pared situada atrás de los tanques de revelado
🚫  Ligeramente a la derecha del tanque
🚫  Para minimizar el efecto velador se debe usar un foco de 15 voltios
🚫  Si el foco esta a 1.7 m es mucho mejor

💥  TANQUES DE REVELADO  💥

             Tanque principal 20 x 25 cm

              3 compartimentos

1. Revelador
2. Agua
3. Fijador

           Preferentemente de acero inoxidable

          Tapa para minimizar la oxidación de las soluciones

🕐 RELOJ Y TERMÓMETRO  🕐

 Para medir perfectamente lo que la radiografía debe permanecer en el fijador
Se ocupa un termómetro que puede frotar en el tanque o igual puede estar fijado a la pared

📥COMPOSICIÓN DEL REVELADOR 📥

REVELADOR: Esta conformada por

              Pirazolidona                                                        Hidroquinona

                      ⇩                                                                               ⇩



    Proporciona electrones que reaccionan                       Le pasan sus electrones a la

   con los haluros de plata para transformar                   pirozolidona ara reforzar su fuerza

   a plata metálica

🔺 Esto reaccionara en un pH de 10 por lo tanto alcalino 🔻

ACTIVADOR:

• Hidroxido de sodio o potasio
• Carbonato solido (sustancia taponadora) ⇒ Proporciona alcalinidad

CONSERVADOR:

• Sulfito sódico ⇒ Agente antioxidante

LIMITADOR:

• Bromuro solido ⇒ Es el que da el tiempo, sin este los haluros de plata no se activarian



💦💧 LAVADO SUAVE  💧💦

Después del revelador se sumerge la película en agua durante 30 min
Disolver todas las sustancias del revelador para no no contaminar el fijador





 📍  COMPOSICIÓN DEL FIJADOR  📍


AGENTE ACLARANTE:

• Tisulfato de Amonio ⇨ Disuelve los cristales de haluros de plata (quita los que no se formaron)

AGENTE ACIDIFICADOR:

• Inactiva cualquier agente revelador ⇨ Ácido acético el cual necesita de 4 y 4.5 de pH

CONSERVANTE:

• Bisulfito de sodio de sodio ⇨ Evita oxidación

ENDURECEDOR:

• Sales de aluminio ⇨ Compacta la emulsión, protege la radiografía de ser velada, protege la radiografía contra los desgastes de los dedos o las pinzas




🌈 PROCESO DE REVELADO 🌈

SURGE EN 8 PASOS..

1. RELLENAR LAS SOLUCIONES:
Según la literatura indica que debe ser 240 ml de fijador y revelado con 4 litros de agua

Pero en la facultad de Estomatologia de la Benemérita Universidad Autónoma de Puebla se innovo a 50% de solución y 50% de agua.

2.  AGITAR SOLUCIONES:

Porque sino una queda arriba y otro abajo

3. MONTANDAR LAS PLACAS EN LOS GANCHOS

4. PONER EN MARCHA EL CRONOMETRO:

El tiempo estimado es de 40 seg

5. REVELADOR:

Después de los 40 min se debe agitar por segundos la radiografía en el revelador y 30 segundos quieta

6. LAVADO SUAVE:

3O segundos agitándola

7. FIJACIÓN:

Lo ideal es dejarla 4 minutos pero si la dejamos mas no afecta el revelado

8. LAVADO Y SECADO:

Poner la radiografía al agua a corriente por 4 segundos.

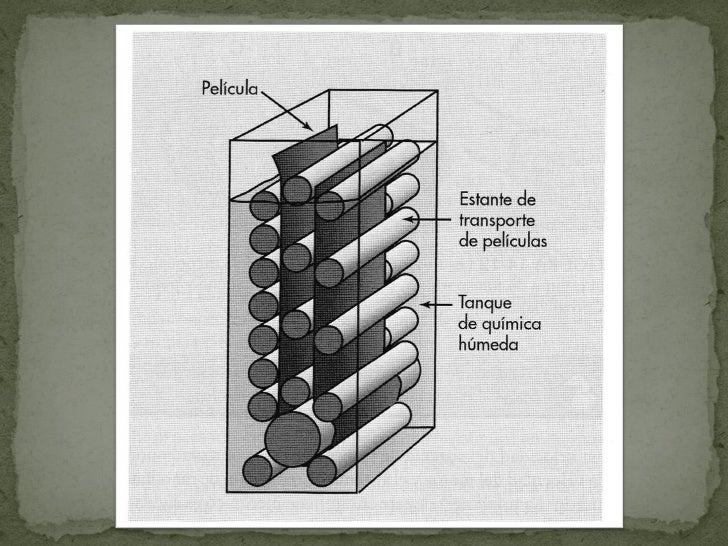

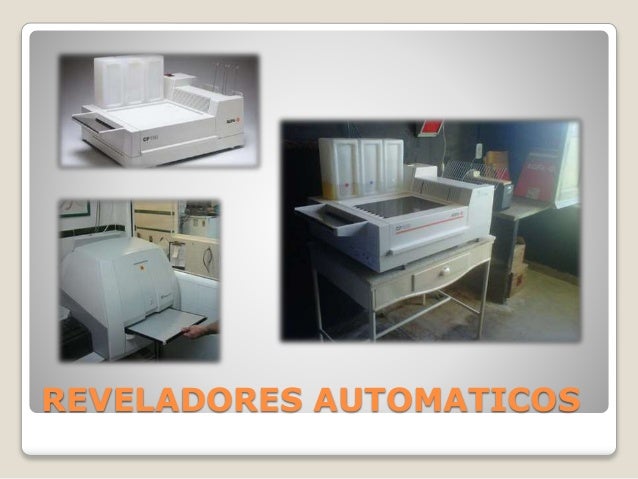

🌞 REVELADO AUTOMÁTICO 🌞

COMPRENDE DE:

• Bandeja de alimentación.
• Micro interruptor
• Tanques

          Revelado, Fijado, Lavado

• Camara de secado
• Rodillos
• Cubeta receptora.

🔺Este método automático dura aproximadamente 90 segundos🔻

Tema aprendido en clase de Radiología Estomatológica impartida por el Doctor Erick Arellano López en la Benemérita Universidad Autónoma de Puebla en la Facultad de Estomatología Complejo Regional Sur.
Elaborador por: Brenda Lizeth Rodriguez Viveros
